Fabricación a medida · De prototipo a serie

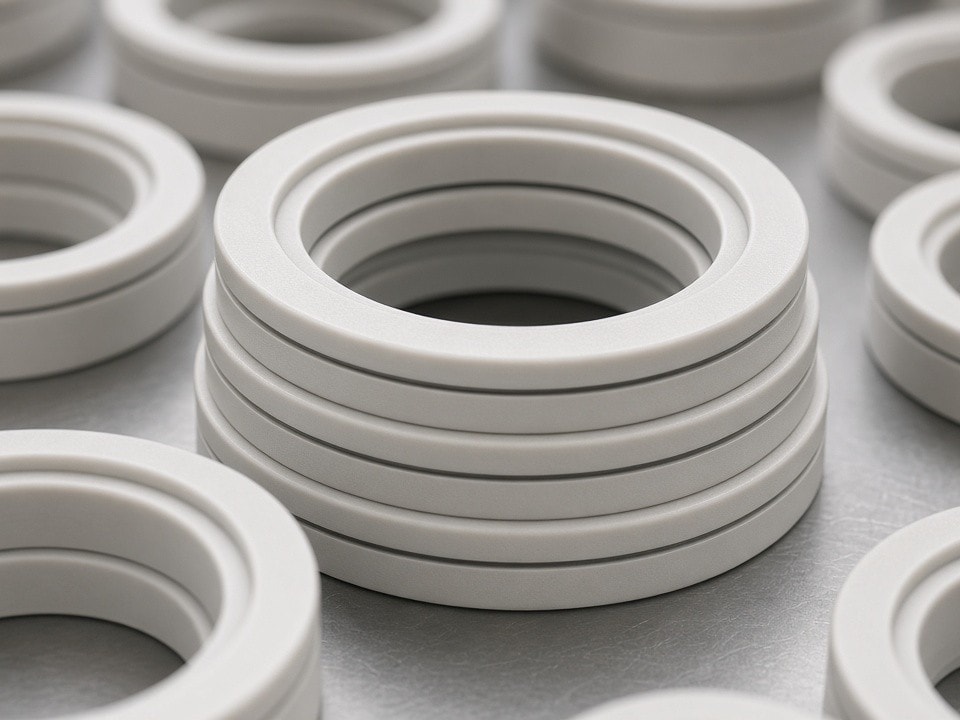

Anillos de desgaste en plástico de ingeniería, fabricados según plano
Fabricamos anillos de desgaste a medida en PEEK, PPS, POM, PA, PTFE y otros plásticos técnicos para fabricantes de sistemas hidráulicos, bombas, cilindros, válvulas y maquinaria industrial. Partimos de su plano o archivo STEP y controlamos las cotas críticas desde el prototipo hasta la serie.
Diseñamos cada pieza para reducir la fricción, resistir el desgaste y el agarrotamiento, y proteger las superficies metálicas de contacto. El diámetro interior y exterior, la abertura, el espesor y las caras pueden controlarse conforme a su especificación.
±0,005 mm
Tolerancia Swiss orientativa
Ø hasta 500 mm
Torneado CNC, según geometría
1 a 10.000+
Piezas por pedido
Geometría, ajuste y acabado definidos según las condiciones de servicio y el plano del cliente.
Función en el conjunto
Una pieza de sacrificio que ayuda a proteger el equipo
Instalado entre componentes con movimiento relativo, como un rotor y la carcasa de una bomba, el anillo absorbe el contacto y el rozamiento para evitar daños en las superficies metálicas. Su desgaste controlado facilita el mantenimiento y ayuda a conservar el ajuste funcional del conjunto.
Deslizamiento y desgaste
La selección del polímero y el acabado de contacto se valoran para reducir fricción y desgaste en las condiciones reales de operación.
Protección de superficies
El anillo ayuda a evitar el contacto directo entre metales y a reducir el riesgo de rayado, gripado o agarrotamiento.
Estabilidad dimensional
Revisamos diámetro interior y exterior, holgura, concentricidad y planitud para asegurar la función prevista.
Repetibilidad de lote
Acordamos cotas críticas y criterios de inspección antes de fabricar para mantener la referencia entre muestras y pedidos repetidos.
Familias de producto
Subcategorías habituales de anillos de desgaste
La posición de montaje, la dirección de carga y el método de guiado determinan el perfil adecuado. Estas denominaciones sirven como punto de partida para definir la geometría y las cotas funcionales de su pieza.
Anillos de desgaste para pistón · Plastic Piston Wear Rings
Guían el pistón dentro del cilindro y soportan principalmente cargas radiales.
Anillos de desgaste para vástago · Plastic Rod Wear Rings
Centrado y guiado del vástago frente a cargas laterales y movimiento alternativo.
Anillos abiertos o partidos · Plastic Split Wear Rings
Su abertura facilita el montaje y permite adaptar la expansión o contracción del conjunto.
Anillos guía · Plastic Guide Rings
Orientados al guiado y a mantener la alineación entre componentes en movimiento.
Anillos de apoyo · Plastic Bearing Rings
Reparten la carga de apoyo y reducen el contacto directo de las superficies metálicas.
Anillos para bombas · Plastic Pump Wear Rings
Se aplican en zonas de rotor y carcasa; la holgura se define según el diseño de la bomba.
Anillos para válvulas · Plastic Valve Wear Rings
Ayudan a guiar elementos móviles y soportar las condiciones de carga y fluido especificadas.
Anillos para compresores · Plastic Compressor Wear Rings
Diseñados según el movimiento, el medio de trabajo y las condiciones térmicas del equipo.
Anillos escalonados · Plastic Stepped Wear Rings
Los escalones y cambios de sección responden a requisitos de ubicación, retención y guiado.
Perfiles especiales a medida · Custom Profile Wear Rings
Geometrías personalizadas, con caras, ranuras y espesores definidos en plano.
Control del componente
Cotas funcionales definidas desde la revisión del plano
La holgura diametral y el ajuste con la carcasa pueden ser deslizantes, con interferencia o definidos por el asiento H/h. También verificamos el acabado de contacto, los chaflanes de montaje y la concentricidad respecto al eje de referencia.
Para paredes finas o diámetros grandes, revisamos cómo mantener la estabilidad dimensional durante el mecanizado y entre lotes.
Geometría
Diámetros y espesor
Diámetro interior, diámetro exterior y espesor se controlan según cotas críticas, ajuste y condición de montaje.
Configuración
Abertura y perfil
Definimos anillo cerrado o abierto, forma de los extremos, escalones, ranuras y chaflanes conforme al dibujo.
Caras
Planitud y paralelismo
Las caras se mecanizan y verifican según la necesidad de asiento, contacto y montaje especificada.
Condiciones de trabajo
Material y superficie
Consideramos el fluido, la temperatura, la lubricación, la carga y el acabado de la superficie de contacto.
Selección de material
Plásticos técnicos para cada entorno de servicio
La elección depende del fluido, la temperatura, la carga y el tipo de contacto. Si su grado no aparece, indíquenos la designación exacta del fabricante o la especificación del plano para revisar la viabilidad antes de cotizar.
| Material | Perfil habitual | Dato para la RFQ |
|---|---|---|
| PEEK | Exigencia térmica o química alta y tolerancias cerradas. | Indique si requiere trazabilidad del lote. |
| PPS | Estabilidad dimensional en entornos industriales exigentes. | Confirme el grado y el color. |
| POM | Buena maquinabilidad y estabilidad dimensional; útil en prototipos y series cortas. | Comparta las cotas ajustadas del plano. |
| PA (nylon) | Resistencia al desgaste y tenacidad. | Considere la absorción de humedad en el ajuste final. |
| PTFE | Bajo coeficiente de rozamiento. | Incluya tolerancias y criterios de mecanizado específicos. |
| PC / PPSU | Alternativas técnicas para requisitos térmicos o de impacto. | Se seleccionan según la especificación del proyecto. |
Capacidad de fabricación
Procesos y rangos para piezas de bajo y medio volumen
La ruta se determina según el volumen, la geometría y el plazo. Las tolerancias indicadas son rangos orientativos: confirmamos lo alcanzable para cada cota crítica durante la revisión DFM.
Torneado CNC
Ø hasta 500 mm
Longitud hasta 1.000 mm · tolerancia orientativa ±0,01–0,05 mm
Torneado Swiss
Ø aprox. 1–32 mm
Tolerancia orientativa ±0,005–0,03 mm
Fresado CNC
3/4 ejes
Tolerancia orientativa ±0,01–0,10 mm
Volumen y acabado
1 a 10.000+ piezas
Pulido, lijado o chorreado, según pieza.
Ruta de fabricación según su proyecto
Para prototipos y series cortas o medias
El torneado CNC es adecuado para validar piezas y para diseños que pueden cambiar. No requiere molde y permite fresar ranuras, taladros y chaflanes; el torneado Swiss se utiliza en anillos pequeños con cotas muy cerradas.
Para volúmenes que justifican la herramienta
La inyección puede convenir cuando el volumen anual justifica el utillaje y la geometría permite mantener espesores estables. La ruta puede plantearse desde herramienta rápida hasta acero para producción en serie.
Para piezas con componentes integrados
La inserción permite integrar insertos de latón, acero, inoxidable o aluminio en el plástico. El sobremoldeo puede ser útil cuando el diseño requiere una cara blanda o un labio elastomérico sobre un soporte rígido.
Para proponer la ruta, indíquenos la cantidad anual estimada, el número de variantes y el plazo requerido.
Materiales y formatos de archivo
PEEK, PPS, POM, PA, PTFE, PC, PPSU, PMMA y HDPE. Recibimos planos o modelos en STEP, IGES, X_T, DWG y PDF.
Proceso de proyecto
Del archivo técnico a la producción repetible
En la revisión DFM comprobamos la holgura de montaje, los puntos de sujeción del mecanizado y la estabilidad de las cotas en paredes finas o diámetros grandes. El objetivo es detectar ajustes antes de liberar la serie y conservar la misma referencia desde las primeras muestras hasta los pedidos repetidos.
-
01 · RFQ y DFM
Revisión del plano y las condiciones de servicio
-
02 · Planificación
Selección de material y proceso
-
03 · Validación
Prototipo o primeras piezas, con revisión dimensional y de montaje
-
04 · Serie
Liberación, producción e inspección
-
05 · Entrega
Embalaje preparado para exportación
Preparación de la RFQ
La información que ayuda a cotizar bien a la primera
Para una propuesta técnica útil, envíe el modelo y detalle las condiciones de operación, el ajuste y los criterios de aceptación. Si todavía está definiendo material o proceso, podemos revisar esas variables con usted.
- Plano y modelo 3DSTEP/STP o X_T, más PDF o DWG con cotas, tolerancias y acabados.
- Material y colorIncluya el grado, la especificación o la designación del fabricante, si aplica.
- Cantidad y previsiónPiezas por pedido, volumen anual estimado y número de variantes.
- Cotas críticasDiámetros interior y exterior, ancho, espesor, abertura, holgura y planitud.
- Condiciones de servicioPresión, velocidad, temperatura, medio o fluido, lubricación y carga.
- Ajustes y acabadoTolerancias de acoplamiento, ajuste con la carcasa y acabado de la cara de contacto.
- Documentación requeridaCertificado de material, muestras iniciales T0/T1, plan de inspección o informe dimensional. Los requisitos REACH, RoHS, de proceso o de maquila y USMCA/T-MEC para México se definen según especificación del cliente; no se presuponen certificaciones no vigentes.
Solicite su cotización
Envíenos el plano y las condiciones de trabajo
Comparta el archivo STEP, el plano, el material, la cantidad y las cotas críticas. Le responderemos con una propuesta de proceso, plazo de fabricación y cotización. Si prefiere validar el diseño antes de pedir precio, solicite una revisión DFM.
Para agilizar la evaluación, incluya presión, velocidad, temperatura, medio de trabajo y tolerancias de acoplamiento.
