Transparente Kunststoffteile · Vakuumguss

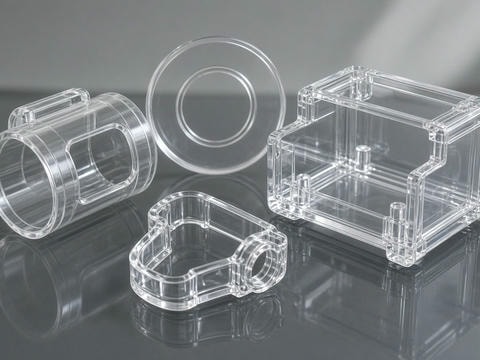

Transparenter Vakuumguss für individuelle Kunststoffteile
Wir fertigen klare Kunststoffteile für Prototypen, Designvalidierung und Kleinserien – nach CAD-Datei, technischer Zeichnung oder Muster. Typische Mengen reichen von 1 bis über 200 Teilen.
Urmodelle entstehen per SLA-3D-Druck oder CNC-Bearbeitung. Eine Silikonform ermöglicht üblicherweise etwa 15–25 Abgüsse. Von unserem Standort in Shenzhen unterstützen wir Produktentwicklung, Engineering und Einkauf bei der Fertigungsprüfung.
1–200+
typische Batchgröße
15–25
übliche Abgüsse je Silikonform
±0,30 mm
typischer Toleranzrichtwert
Transparenz, Farbe und Oberflächenwirkung werden projektspezifisch abgestimmt. Eine bestimmte optische Güte oder Lichtdurchlässigkeit ist in den Standardparametern nicht festgelegt.
Einsatzbereiche
Transparente Teile für Prototypen und Kleinserien
Vakuumguss ist eine Option, wenn Sie klare Kunststoffteile in kleinen Stückzahlen benötigen und ein Spritzgießwerkzeug nicht der passende erste Schritt ist. Das Verfahren eignet sich unter anderem für Gehäuse, Abdeckungen, Designmuster und Komponenten, deren Form, Passung oder Erscheinungsbild geprüft werden sollen.
Materialoptionen
Klares Harz sowie starre und flexible Polyurethan-Gießmaterialien, darunter ABS-ähnliche Materialien.
Aussehen gezielt beschreiben
Wenn Transparenz, Farbe oder Oberflächenbild entscheidend sind, senden Sie bitte Ihre Anforderungen sowie möglichst Referenzbilder oder ein Muster.
Technische Eckdaten
Unsere Kapazitäten im Überblick
Die erreichbaren Maße hängen unter anderem von Bauteilgeometrie und Spezifikation ab. Kennzeichnen Sie kritische Maße, Passungen und Bezugsflächen in Ihrer Zeichnung, damit wir sie bei der Fertigungsbeurteilung berücksichtigen können.
| Verfahren | Silikonformung, Vakuumgießen, Urethan-Gießen |
|---|---|
| Urmodell | SLA-3D-Druck, CNC-Bearbeitung oder beigestelltes Muster |
| Gießmaterialien | Klares Harz, starres PU, flexibles PU, ABS-ähnliche Materialien |
| Typische Toleranz | ±0,30 mm oder ±0,3 % |
| Formlebensdauer | Üblicherweise etwa 15–25 Abgüsse |
| Batchgröße | Typischer Bereich: 1–200+ Teile |
| Nachbearbeitung | Polieren, Lackieren, Textur und Farbabstimmung |
| Eingangsdateien | STEP, STP, IGES, X_T, STL, DXF, DWG, PDF |
Fertigungsablauf
Vom CAD-Modell zum transparenten Gießteil
Das Urmodell bildet die gewünschte Bauteilgeometrie ab. Es wird auf Grundlage Ihrer CAD-Daten per SLA oder CNC gefertigt – alternativ können Sie ein Muster bereitstellen. Auf Basis dieses Urmodells entsteht die Silikonform, die anschließend zum Gießen der Teile eingesetzt wird.
-
01 · Daten und Urmodell
Geometrie festlegen
CAD-Datei, Zeichnung oder Muster dient als Grundlage für das Urmodell.
-
02 · Silikonform
Form herstellen
Vom Urmodell wird eine Silikonform für die geplante Kleinserie abgenommen.
-
03 · Guss und Finish
Teile fertigstellen
Die Form wird zum Gießen genutzt; gewünschte Nachbearbeitung und sichtbare Flächen werden projektbezogen berücksichtigt.
Oberflächen und sichtbare Bereiche
Urmodell und Nachbearbeitung sind wichtige Bestandteile der Planung transparenter Teile. Teilen Sie uns mit, welche Flächen sichtbar sind und wo Transparenz oder eine bestimmte Oberflächenwirkung benötigt wird. Je nach Anforderung können Polieren, Lackieren, Texturierung oder Farbabstimmung vorgesehen werden.
Verfahrenswahl
Wann ist Vakuumguss die passende Wahl?
Das Verfahren kommt infrage, wenn Sie wenige bis einige hundert Teile benötigen, eine Formprüfung planen oder Teile für Tests und Präsentationen ohne klassisches Spritzgießwerkzeug herstellen möchten. Es kann auch den Übergang vom Prototyp zur überschaubaren Kleinserie unterstützen.
Vakuumguss
Für transparente oder klare Teile in kleinen Stückzahlen und zur Designvalidierung. Die begrenzte Lebensdauer einer Silikonform macht das Verfahren besonders für Prototypen und Kleinserien interessant.
SLA-3D-Druck
Geeignet für einzelne Prototypen und komplexe Geometrien. Die Materialauswahl umfasst Standard-, klare, zähe und hochtemperaturbeständige Harze.
CNC-Bearbeitung
Sinnvoll, wenn aus einem technischen Kunststoffblock gefertigt werden soll oder Maße und Materialeigenschaften im Vordergrund stehen. Bearbeitbar sind unter anderem PC, PMMA, POM, PA und PEEK.
Spritzgießen
Eine Option für größere und wiederkehrende Produktionsmengen; dafür ist ein Spritzgießwerkzeug erforderlich. Angeboten werden Standard-Spritzgießen sowie Insert Molding, Overmolding und 2K-Spritzgießen.
Die Auswahl hängt von Stückzahl, Geometrie, Materialanforderung, Oberfläche und Prüfzweck ab. Wenn Sie noch zwischen Verfahren abwägen, senden Sie uns Ihre Zeichnung und geplante Menge.
Projektvorbereitung
Was wir für die Fertigungsprüfung benötigen
Je vollständiger die Projektunterlagen, desto besser können wir Verfahren, Material und Fertigungsanforderungen beurteilen. Bei offenen Punkten stimmen wir die Spezifikation mit Ihnen ab, bevor Sie eine Entscheidung treffen.
- 3D-CAD-Dateien, zum Beispiel STEP, STP, IGES, X_T oder STL
- Technische Zeichnungen als PDF mit Maßen und Toleranzen
- Gewünschte Stückzahl und mögliche Folgechargen
- Vorgaben zu Material, Transparenz, Farbe und Oberfläche
- Kennzeichnung kritischer Maße und sichtbarer Flächen
- Informationen zu Montage, Funktion oder Prüfanforderungen
Planungssicherheit
Vom Prototyp zur Wiederholfertigung
Ein transparentes Vakuumgussteil kann helfen, Form und Erscheinungsbild vor einer größeren Investition in ein Spritzgießwerkzeug zu beurteilen. Für erste Muster oder eine Kleinserie kann das Verfahren eine geeignete Zwischenlösung sein.
Ändern sich später Stückzahl, Materialanforderung oder Bauteildesign, prüfen wir mit Ihnen, ob Vakuumguss weiterhin passt oder CNC-Bearbeitung, 3D-Druck beziehungsweise Spritzgießen sinnvoller ist. Neben der Teilefertigung können wir auch Nachbearbeitung und Montage berücksichtigen.
Teilen Sie uns mit, ob es sich um eine einmalige Bemusterung oder um wiederkehrenden Bedarf handelt.
Häufige Fragen
Angebot und Fertigungsprüfung
Senden Sie Ihre Zeichnung für ein Angebot
Laden Sie Ihre CAD-Dateien und Zeichnungen hoch und nennen Sie uns Stückzahl, Materialwunsch, Toleranzen sowie Anforderungen an Transparenz und Oberfläche. Auf dieser Grundlage beurteilen wir die Eignung des Vakuumgusses und stimmen die nächsten Schritte mit Ihnen ab.
