Kundenspezifische Kunststofffertigung für OEMs

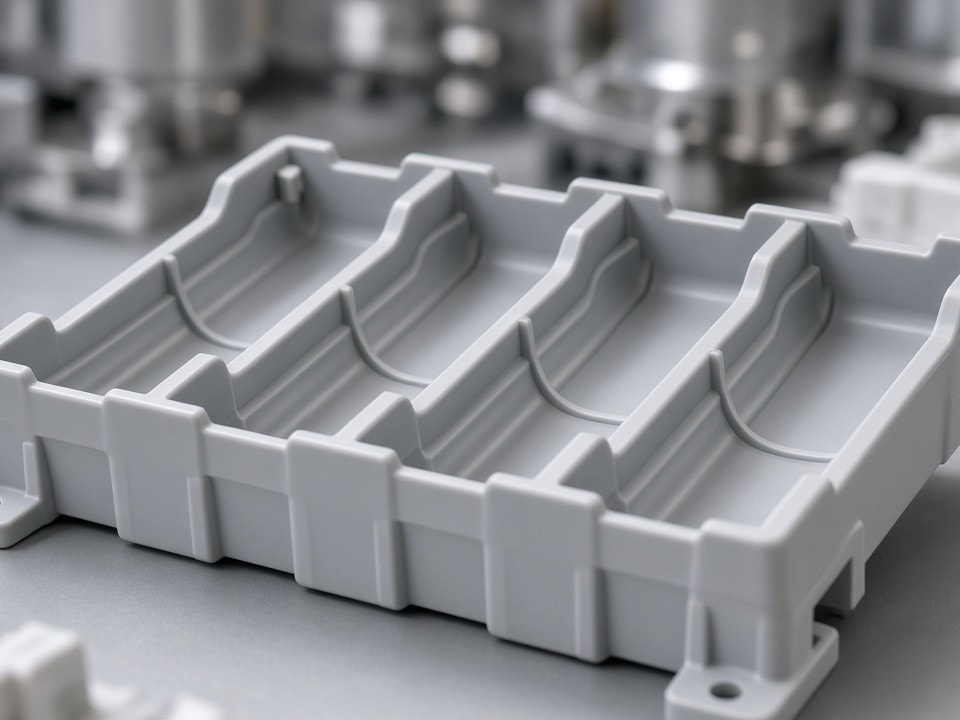

Batteriehalter aus Kunststoff nach Maß fertigen lassen
Wir fertigen Kunststoff-Batteriehalter nach Ihren CAD-Daten, technischen Zeichnungen oder Mustern – vom ersten Prototyp bis zur wiederkehrenden Serie. Für industrielle Batteriemodule stimmen wir Zellaufnahme, Befestigung und Fertigungsverfahren auf Ihre Anwendung ab.
- Für Industrieelektronik, Batteriesysteme, Prüfgeräte, Robotik und mobile Geräte
- Individuelle Zellformate, Modulbefestigungen, Isolierung und Kabelkanäle
- 3D-Druck, CNC-Bearbeitung, Vakuumgießen, Spritzgießen und Thermoformen
Fertigungsstandort Shenzhen, China · Unterstützung für Deutschland und die DACH-Region
1 Stück bis Serie
Verfahren passend zu Entwicklungsstand und Bedarf
5 Fertigungswege
Vom additiven Muster bis zur Wiederholfertigung
CAD-basiert
Anfrage anhand von Daten, Zeichnungen oder Mustern
Konstruktion nach Vorgabe
Batteriehalter passend zu Ihrem Bauteilkonzept
Je nach Baugruppe kann der Halter einzelne Zellen positionieren, mehrere Zellen aufnehmen oder Teil eines Gehäuses sein. Wir fertigen die Kunststoffkomponente nach Ihren Maßen, Toleranzen, Material- und Oberflächenanforderungen.
Nichtstandardisierte Zellabmessungen und kundenspezifische Modulgeometrien lassen sich ebenso berücksichtigen wie Montagevorgaben, Wandstärken und kritische Passflächen. Elektrische Kontakte und die Funktion einer vollständigen Batterieeinheit beschreiben Sie bitte separat; unser Leistungsumfang ist die kundenspezifische Kunststofffertigung.
Konstruktionsmerkmale nach Bedarf
Zellaufnahme und Positionierung
Nichtstandardisierte Zellformate, Anordnungen und individuelle Haltegeometrien.
Befestigung und Montage
Montagepunkte, Rastungen, Fixierstrukturen und Positionierstifte nach Zeichnung.
Isolierung und Kabelwege
Kunststoff-Isolierbereiche, Trennstege und integrierte Kanäle für Kabelbäume.
Anwendungsanforderungen
Materialauswahl entsprechend geforderter Flammwidrigkeit, Temperaturbeständigkeit und Maßstabilität.
Für eine sichere Montage sollten Zellmaße, Halte- und Befestigungsgeometrien sowie funktionkritische Toleranzen in den CAD-Daten oder der Zeichnung klar angegeben sein. Material- und Leistungsmerkmale hängen von Werkstoff, Bauteilgestaltung und Fertigungsroute ab.
Bauformen und Komponenten
Häufige Unterkategorien für industrielle Batteriehalter
Die folgenden Bezeichnungen umfassen einzelne Halter, Modulkomponenten und Isolationsteile für industrielle Batterieanwendungen – keine standardisierten Batteriehalter für den Einzelhandel.
Plastic Battery Cell Holders
Zellhalter zur Positionierung einzelner oder angeordneter Zellen.
Plastic Battery Module Holders
Halterungen für mehrzellige industrielle Batteriemodule.
Plastic Cylindrical Cell Holders
Kunststoffkomponenten für zylindrische Zellen und definierte Zellabstände.
Plastic Prismatic Battery Holders
Halter für prismatische Zellen nach projektspezifischen Abmessungen.
Plastic Battery Spacers
Abstandselemente für Anordnung und Trennung von Zellen.
Plastic Battery Trays
Kunststoffwannen und Träger für Batteriebaugruppen.
Plastic Battery Retainers
Rückhalteelemente und Fixierungen passend zur Baugruppe.
Plastic Battery Insulators
Kundenspezifische Kunststoff-Isolierteile und Trennkomponenten.
Plastic Battery Mounting Frames
Montagerahmen mit definierten Fixier- und Einbaupunkten.
Custom Battery Pack Holders
Komplett kundenspezifische Halter für industrielle Batterie-Packs.
Prototyp, Kleinserie und Serie
Das passende Verfahren für Ihre Projektphase
Die Fertigungsroute richtet sich vor allem nach Geometrie, Entwicklungsstand, Material und Stückzahl. Für frühe Form- und Montageprüfungen kann 3D-Druck ohne klassisches Spritzgießwerkzeug auskommen. CNC-Bearbeitung eignet sich für präzise Kunststoffteile; bei wiederkehrenden größeren Mengen kann Spritzgießen infrage kommen.
Die genannten Toleranzen sind typische Bereiche und keine pauschale Zusage für jedes Merkmal. Maßgeblich sind Bauteilgeometrie, Werkstoff und Ihre Zeichnungstoleranzen.
| Verfahren | Typischer Einsatz | Mengen und technische Eckdaten |
|---|---|---|
| Kunststoff-3D-Druck | Funktionsmuster, Geometrie- und Montageprüfung, Kleinserien | FDM, SLA, SLS und MJF; 1 Stück bis Kleinserie; typische Toleranzen ca. ±0,15–0,50 mm |
| CNC-Bearbeitung | Prototypen und Kleinserien aus technischen Kunststoffen | 1–10.000+ Stück; typische Toleranzen ±0,01–0,10 mm |
| Vakuumgießen | Kleinserie und Bridge Production auf Basis eines Mastermodells | Batchgröße 1–200+ Teile; etwa 15–25 Abgüsse pro Form; ca. ±0,30 mm oder ±0,3 % |
| Spritzgießen | Wiederholfertigung und größere Serien | Werkzeuge aus Aluminium, P20, NAK80 und H13; Schließkraft ca. 50–650 t; typische Toleranzen ±0,05–0,20 mm |
| Thermoformen | Größere flächige Komponenten oder Gehäuseteile, sofern die Konstruktion geeignet ist | Plattenstärke ca. 0,5–10 mm; Formgröße bis 2.000 × 1.500 mm; typische Toleranzen ±0,5–1,5 mm |
Material und Konstruktion
Werkstoff und Merkmale auf den Einsatz abstimmen
Wir verarbeiten Standard- und technische Kunststoffe, darunter ABS, PP, PE, HDPE, PC, PMMA, POM, PA, PBT, PPS und PEEK. Die Materialwahl für einen Batteriehalter richtet sich nach Einsatzumgebung, mechanischer Belastung, gewünschter Steifigkeit und Fertigungsverfahren. Ihre Werkstoffvorgabe können wir berücksichtigen oder geeignete Materialoptionen für die Anfrage gegenüberstellen.
Wenn Flammwidrigkeit, Temperaturbeständigkeit oder Maßstabilität entscheidend sind, nennen Sie die konkreten Anforderungen und Einsatzbedingungen. Verfügbare Eigenschaften und Optionen müssen für das gewählte Material und Verfahren projektbezogen geprüft werden.
Angaben für eine gezielte Fertigungsbewertung
- Zellformat, Zellanzahl und verfügbare Einbaumaße
- Zellanordnung sowie Halte-, Rast- und Befestigungsgeometrien
- Geforderte Toleranzen an Pass- und Kontaktflächen
- Material, Farbe, Oberfläche und gegebenenfalls Einleger
- Montagevorgaben, Isolierbereiche und Führung von Kabelbäumen
Markieren Sie funktionskritische Maße in der Zeichnung. So lässt sich die Fertigungsroute gezielter auf die relevanten Merkmale abstimmen.
Vom Muster zur Wiederholfertigung
Ein Anbieter für mehrere Projektphasen
Ein Verfahrenswechsel kann im Entwicklungsprozess sinnvoll sein. Ein additiv gefertigter Prototyp unterstützt die Prüfung von Abmessungen und Einbau. Für belastbare Muster aus einem seriennahen Material kommen CNC-Bearbeitung oder Vakuumgießen infrage. Bei feststehender Konstruktion und passendem Mengenbedarf lässt sich Spritzgießen für die Wiederholfertigung prüfen.
Sie können frühe Muster und eine spätere Serienroute gemeinsam anfragen. Die endgültige Verfahrenswahl richtet sich nach CAD-Daten, Stückzahl und technischen Anforderungen.
-
1. Daten und Anforderungen bereitstellen
CAD-Datei oder Muster, Zeichnung, Stückzahl, Werkstoffvorgabe und Projektstand senden.
-
2. Fertigungsroute beurteilen
Geometrie, Toleranzen, Material und Mengenbedarf im Zusammenhang betrachten.
-
3. Muster oder Wiederholfertigung anfragen
Verfahren und Umfang passend zum Entwicklungsstand und zur gewünschten Menge abstimmen.
Oberfläche und Daten
Nachbearbeitung und Dateien für Ihre Anfrage
Je nach Bauteil und Fertigungsverfahren sind Nachbearbeitungen wie Schleifen, Polieren, Lackieren, Bedrucken, Gravieren, Kleben und Montage möglich. Führen Sie gewünschte Farben, Oberflächen und Montagearbeiten in Ihrer Anfrage auf.
Unterstützte Eingangsformate
- 3D-Daten
- STEP, STP, IGES, X_T, STL
- Zeichnungen und 2D-Daten
- DXF, DWG, PDF
Für ein aussagekräftiges Angebot senden Sie möglichst CAD-Datei und technische Zeichnung mit Toleranzen. Ergänzen Sie Stückzahl, Material, Projektstand und vorgesehenen Einsatz.
Antworten für Ihre Planung
Häufige Fragen zu Batteriehaltern aus Kunststoff
Kann ich zunächst nur einen Prototyp anfragen?
Ja. Bei geeigneten Verfahren reicht die Fertigung vom Einzelteil bis zur Serie. Für Prototypen kommen insbesondere 3D-Druck oder CNC-Bearbeitung infrage. Die passende Route hängt von Geometrie, Material und Prüfbedarf ab.
Benötigt jeder Batteriehalter ein Werkzeug?
Nein. 3D-Druck und CNC-Bearbeitung benötigen kein Spritzgießwerkzeug. Beim Spritzgießen ist ein Formwerkzeug erforderlich. Vakuumgießen verwendet eine Silikonform und eignet sich für Kleinserien; die typische Formlebensdauer liegt bei etwa 15–25 Abgüssen.
Welche Toleranzen sind möglich?
Typische Bereiche sind etwa ±0,01–0,10 mm bei CNC-Fräsen und -Drehen, ±0,05–0,20 mm beim Spritzgießen und etwa ±0,30 mm oder ±0,3 % beim Vakuumgießen. Erreichbare Werte prüfen wir anhand der Geometrie und Ihrer Zeichnung.
Sind Material und Farbe nach Vorgabe möglich?
Ja. Wir berücksichtigen Ihre Angaben zu Kunststoff, Farbe und Oberfläche. Verfügbare Optionen hängen vom gewählten Verfahren und den Materialanforderungen ab.
Prüfen Sie die Fertigbarkeit meiner CAD-Daten?
Senden Sie CAD-Dateien und Zeichnungen als Teil Ihrer Anfrage. Kennzeichnen Sie kritische Maße, gewünschte Toleranzen und Montageanforderungen, damit die Fertigungsroute passend zum Projekt beurteilt werden kann.
Anfrage für Ihr Projekt
CAD-Dateien senden und Angebot anfordern
Senden Sie Ihre STEP-Dateien, Zeichnungen, Stückzahl und Materialspezifikation an Plasticpartsmfg. Wir bewerten Ihren Batteriehalter aus Kunststoff im Hinblick auf eine geeignete Fertigungsroute. Für eine erste Anfrage genügen die verfügbaren CAD-Daten und die wichtigsten Projektangaben.
E-Mail: [email protected]
Standort:
Kontakt aufnehmen
Übermitteln Sie Zeichnung, CAD-Dateien und Ihre Anforderungen über den Kontaktweg.
