Polycarbonat Spritzguss nach Zeichnung und CAD
Wir fertigen kundenspezifische Kunststoffteile im Polycarbonat-Spritzguss für Produktentwicklung, Kleinserien und laufende Serienfertigung. Unser Standort ist Shenzhen, China. Sie können uns STEP-Dateien, technische Zeichnungen oder Muster senden; wir prüfen die Anforderungen und erstellen ein Angebot für Ihr Projekt.
- ✓ Kundenspezifische Teile nach Zeichnung, STEP-Datei oder Muster
- ✓ Standard-Spritzguss mit PC sowie ABS, PP, PA, POM, PBT, PPS und PEEK
- ✓ Von der Kleinserie bis zur laufenden Fertigung mit Millionen Stück
Der Spritzguss eignet sich besonders, wenn wiederkehrende Stückzahlen, eine gleichbleibende Teilegeometrie und definierte Oberflächen gefragt sind. Für Prototypen oder erste Funktionsmuster ohne Spritzgießwerkzeug können je nach Bauteil auch CNC-Bearbeitung oder 3D-Druck infrage kommen.
650 t
Maschinenschließkraft, typischer Bereich ca. 50–650 t
±0,05 mm
Typische Toleranzen von ±0,05–0,20 mm
8+
Kunststoffe: PC, ABS, PP, PA, POM, PBT, PPS, PEEK
Shenzhen
Fertigungsstandort in China
PC-Formteile für Entwicklung und Serienbedarf
Wir verarbeiten Polycarbonat (PC) im Standard-Spritzguss. Je nach Bauteil und Projektanforderung sind auch weitere Kunststoffe wie ABS, PP, PA, POM, PBT, PPS und PEEK verfügbar. So können wir Material- und Fertigungsoptionen im Zusammenhang mit Geometrie, Funktion und geplanter Stückzahl betrachten.
- PC (Polycarbonat)
- ABS
- PP
- PA
- POM
- PBT
- PPS
- PEEK
- und weitere
Typische Einsatzbereiche für kundenspezifische PC-Teile sind Gehäuse, Abdeckungen, technische Komponenten und Bauteile für Elektronik- oder Industrieprodukte. Ob ein konkretes Teil im Spritzguss gefertigt werden kann, hängt unter anderem von Geometrie, Wandstärken, Toleranzen und Werkzeugkonzept ab. Diese Angaben prüfen wir anhand Ihrer Unterlagen.
Typische Anwendungen
-
Gehäuse
Formteile für Elektronik- und Industrieprodukte
-
Abdeckungen
Sichtbare Teile mit definierten Oberflächenanforderungen
-
Technische Komponenten
Bauteile mit Maß- und Toleranzvorgaben aus der Zeichnung
-
Kundenspezifische Serienteile
Wiederkehrende Stückzahlen mit gleichbleibender Geometrie
Spritzgießkapazitäten im Überblick
Die angegebenen Toleranzen sind typische Bereiche. Für Ihr Bauteil gleichen wir die Zeichnungsvorgaben mit Geometrie, Material und Werkzeugkonzept ab. Kritische Maße sollten in der Anfrage eindeutig gekennzeichnet sein.
| Merkmal | Typischer Bereich |
|---|---|
| Verfahren | Standard-Spritzgießen |
| Verfügbare Materialien | PC, ABS, PP, PA, POM, PBT, PPS, PEEK und weitere |
| Werkzeugmaterialien | Aluminium, P20, NAK80, H13 und Werkzeugstähle |
| Maschinenschließkraft | Ca. 50–650 t |
| Typische Toleranz | ±0,05–0,20 mm |
| Fertigungsvolumen | Hunderte bis Millionen Teile |
| Nachbearbeitung | Textur, Polieren, Bedrucken, Lackieren, Montage |

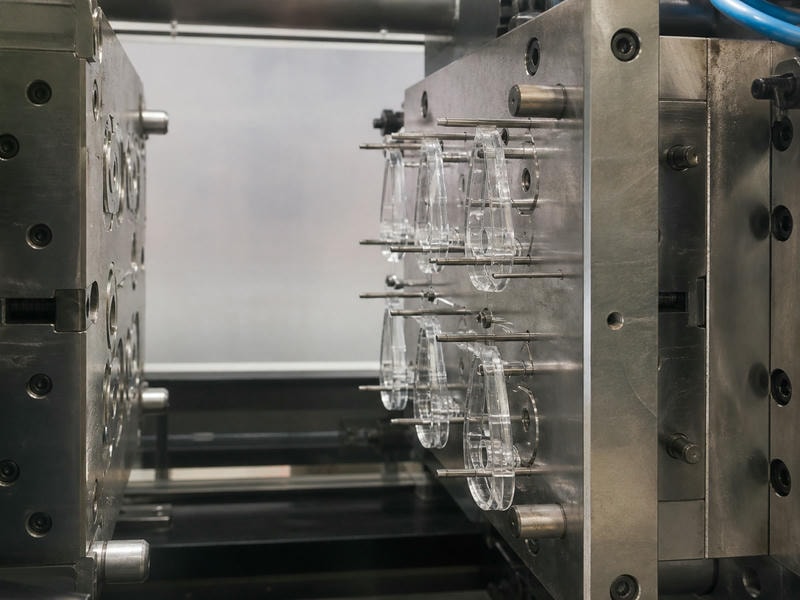

Werkzeug und Fertigung passend zum Bauteil
Für Spritzgussteile entwickeln wir das Werkzeug auf Basis Ihrer CAD-Daten und technischen Anforderungen. Das Werkzeugmaterial wählen wir projektbezogen aus den verfügbaren Optionen – darunter Aluminium, P20, NAK80 und H13. Die passende Lösung richtet sich unter anderem nach Bauteilgeometrie, Stückzahl und Anforderungen an die Teileoberfläche.
Ein Spritzgießwerkzeug ist erforderlich, bevor die Teile im Verfahren gefertigt werden können. Für Projekte, bei denen zunächst Geometrie oder Funktion geprüft werden sollen, lässt sich die Fertigungsroute mit alternativen Verfahren vergleichen. So können Sie Muster und Designentscheidungen vorbereiten, bevor Sie in ein Spritzgießwerkzeug investieren.
- Aluminium
- P20
- NAK80
- H13 und Werkzeugstähle
Oberfläche, Farbe und Montage nach Vorgabe
Neben dem Spritzgießen bieten wir Nachbearbeitung und ergänzende Arbeitsschritte an. Je nach Bauteil und Spezifikation sind Textur, Polieren, Bedrucken, Lackieren und Montage möglich. Teilen Sie uns mit, welche Flächen sichtbar sind, welche Oberflächenanforderungen gelten und ob mehrere Komponenten gemeinsam verpackt oder montiert werden sollen.
Für eine belastbare Prüfung benötigen wir die relevanten Angaben zu Material, Farbe, Maßen, Toleranzen und Oberflächenfinish. Wenn Sie ein Muster als Referenz haben, können Sie dieses ebenfalls in Ihrer Anfrage erwähnen.
Textur
Polieren
Bedrucken
Lackieren
Montage
nach Vorgabe
Wann Polycarbonat-Spritzguss die passende Wahl ist
Spritzgießen ist eine geeignete Option, wenn ein Bauteil in wiederkehrenden Stückzahlen benötigt wird und die Geometrie für ein Werkzeug ausgelegt werden kann. Die Werkzeugkosten stehen dabei den Stückkosten der späteren Fertigung gegenüber. Die wirtschaftliche Eignung hängt daher vom konkreten Projekt und der erwarteten Menge ab.
Für frühe Prototypen ohne Werkzeug kommen unter Umständen andere Verfahren infrage:
CNC-Bearbeitung
Für präzise Kunststoffteile und Designänderungen ohne Spritzgießwerkzeug. Typische Toleranzen liegen je nach Bearbeitung bei ±0,01–0,10 mm.
Sinnvoll, wenn Geometrie oder Design noch angepasst werden sollen.
Wenn sich ein Entwurf noch häufig ändert, kann ein Muster aus CNC-Bearbeitung oder 3D-Druck helfen, Geometrie und Montage vor der Werkzeugfertigung zu prüfen. Bei freigegebenem Design und geplantem Serienbedarf lässt sich anschließend der Übergang zum Spritzguss bewerten.
Was wir für die technische Prüfung benötigen
Je vollständiger Ihre Angaben sind, desto gezielter können wir Machbarkeit und Angebot prüfen. Senden Sie uns nach Möglichkeit:
CAD-Daten
Vorzugsweise STEP oder STP
Technische Zeichnungen
Mit Maßen und Toleranzen
Material
Polycarbonat (PC) oder eine alternative Vorgabe
Stückzahl
Für Muster, Kleinserie und gegebenenfalls Wiederholfertigung
Farbe und Oberfläche
Anforderungen an Farbe, Textur und Oberflächenfinish
Montage und Verpackung
Angaben zu Montage, Nachbearbeitung und Verpackung
Termine und Lieferanforderungen
Gewünschte Lieferanforderungen oder Projekttermine
Akzeptierte Dateiformate
- STEP
- STP
- IGES
- X_T
- STL
- DXF
- DWG
Auch ein vorhandenes Muster kann als Referenz für die Anfrage dienen.
CAD-Dateien für Ihr RFQ senden
Sie planen PC-Spritzgussteile für eine Produktentwicklung, eine Kleinserie oder einen laufenden Bedarf? Senden Sie uns Ihre CAD-Dateien und Zeichnungen mit Stückzahl und Anforderungen. Wir prüfen die Fertigungsoptionen und erstellen ein individuelles Angebot.
