Kundenspezifische Kunststofffertigung für OEMs

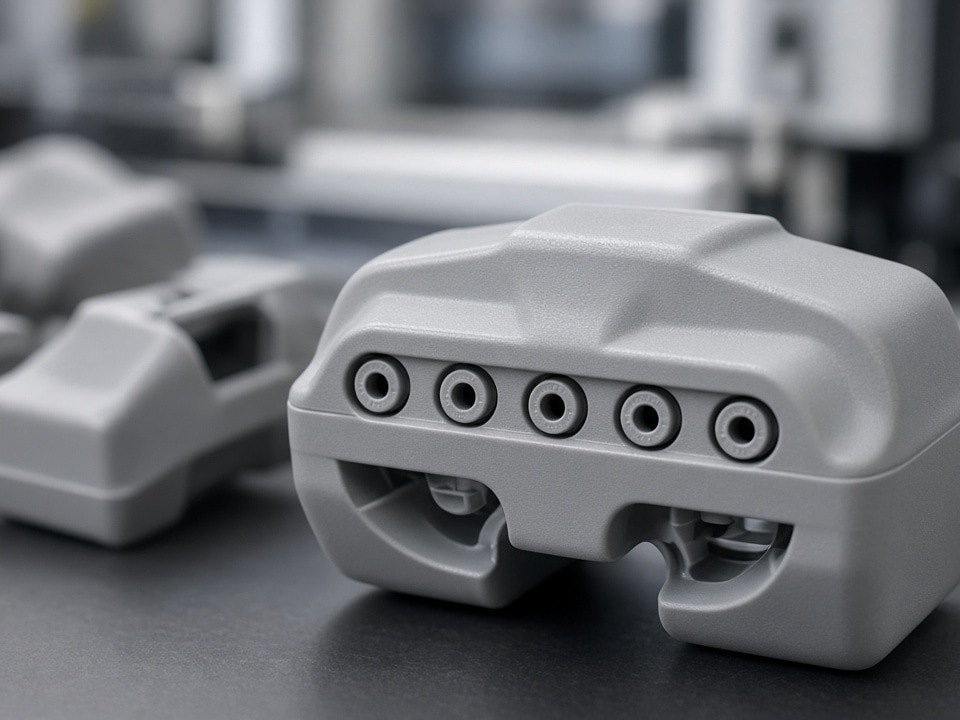

Sprühköpfe aus Kunststoff nach Zeichnung fertigen lassen
Wir fertigen kundenspezifische Komponenten für industrielle Kunststoff-Sprühköpfe nach CAD-Datei, technischer Zeichnung oder Muster. Für Reinigungsanlagen, industrielle Sprühsysteme, Labortechnik und Fluidautomatisierung unterstützen wir Produktentwicklung, Maschinenbau und Einkauf – vom Muster bis zu wiederkehrenden Aufträgen.
Sprühkopfgehäuse, Kappen und weitere projektspezifische Bauteile stimmen wir auf Ihre Konstruktion ab. Spritzgießen, CNC-Bearbeitung und weitere Verfahren prüfen wir passend zu Geometrie, Material und Stückzahl.
Fertigungsstandort: Shenzhen, China · Muster, Kleinserien und wiederkehrende Aufträge
Fertigung nach Zeichnung: Geometrie, Anschluss und Komponenten nach Ihren Vorgaben.
Anwendungsbereiche
Kunststoff-Sprühköpfe für industrielle Systeme
Ob Sprühbild, Anschluss oder Kanalführung: Wir fertigen die von Ihnen spezifizierten Komponenten und prüfen die Herstellbarkeit anhand Ihrer Unterlagen. Anforderungen an Durchfluss, Dosierung und chemische Beständigkeit sollten Sie mit Einsatzmedium und Prüfbedingungen konkret angeben.
Reinigungsanlagen
Sprühkomponenten und Anschlüsse für industrielle Reinigungs- und Spülsysteme.
Industrielle Sprühsysteme
Gehäuse, Düsenbereiche und projektspezifische Strukturen nach Zeichnung.
Labor- und Fluidtechnik
Bauteile für Fluidführung und definierte Sprühanwendungen nach Spezifikation.
OEM und Maschinenbau
Muster, Kleinserien, Bridge Production und wiederkehrende Fertigungsaufträge.
Kategoriespektrum
Häufige Unterkategorien industrieller Sprühköpfe
Die Bezeichnungen beschreiben typische Bauarten und Projektanforderungen. Die konkrete Ausführung – einschließlich Düsenanordnung, Strömungskanälen und Montageinterface – richten wir nach Ihrer Zeichnung aus.
Plastic Industrial Spray Heads
Industrielle Kunststoff-Sprühköpfe
Plastic Cleaning Spray Heads
Kunststoff-Sprühköpfe für Reinigungssysteme
Plastic Multi-Nozzle Spray Heads
Mehrfachdüsen-Sprühköpfe aus Kunststoff
Plastic Chemical Spray Heads
Kunststoff-Sprühköpfe für chemische Medien
Plastic Rinse Spray Heads
Kunststoff-Spülköpfe
Plastic Flat-Fan Spray Heads
Flachstrahl-Sprühköpfe aus Kunststoff
Plastic Circular Spray Heads
Kreisstrahl-Sprühköpfe aus Kunststoff
Plastic Manifold Spray Heads
Verteiler-Sprühköpfe aus Kunststoff
Plastic Precision Spray Heads
Präzisions-Sprühköpfe aus Kunststoff
Custom Spray Assemblies
Kundenspezifische Sprühkopf-Baugruppen
Konstruktion und Fertigung
Sprühkopf-Geometrie nach Ihren technischen Vorgaben
Bei Bauteilen für Sprühköpfe berücksichtigen wir Passungen, Wandstärken, Anschlussgeometrien und die spätere Montage.喷孔阵列, Kanäle und besondere Sprühstrukturen können anhand Ihrer CAD-Daten oder technischen Zeichnung gefertigt werden.
Geben Sie kritische Maße, Toleranzen, Material, Farbe und Oberflächenanforderungen vor. Wenn gleichmäßige Öffnungen oder Durchflusswerte entscheidend sind, benennen Sie die zulässigen Abweichungen und die gewünschten Prüfkriterien. Die funktionale Leistung hängt von der konkreten Auslegung und vereinbarten Prüfung ab.
Worauf wir bei der Anfrage achten
- • Düsen- und Lochbild, Kanalführung sowie Wandstärken
- • Anschluss- und Montageinterface, Passungen und kritische Maße
- • Medium, Temperatur und mechanische Belastung
- • Anforderungen an Durchfluss, Sprühbild und Chargenkonstanz
Verfahren und technische Richtwerte
Die Werte sind typische Richtwerte und hängen von Geometrie, Material und Spezifikation ab.
| Spritzgießen | Standardverfahren, Insert Molding, Overmolding, 2K- und Mikro-Spritzgießen |
|---|---|
| Spritzgießmaterialien | ABS, PP, PC, PA, POM, PBT, PPS, PEEK und weitere Kunststoffe |
| Werkzeugmaterialien | Aluminium, P20, NAK80, H13 und weitere Werkzeugstähle |
| Schließkraft | Ca. 50–650 t |
| Spritzgießtoleranz | Typisch ±0,05–0,20 mm |
| CNC-Bearbeitung | Fräsen, Drehen sowie 3-, 4- und 5-Achs-Bearbeitung |
| CNC-Materialien | Unter anderem ABS, POM, Nylon, PC, PEEK, PPS und HDPE |
| CNC-Toleranz | Typisch ±0,01–0,10 mm; abhängig von Geometrie und Spezifikation |
| 3D-Druck für Muster | FDM, SLA, SLS und MJF; je nach Verfahren etwa ±0,15–0,50 mm |
| Vakuumgießen | Starres oder flexibles PU und ABS-, PP- beziehungsweise PC-ähnliche Materialien; ca. 15–25 Abgüsse pro Form |
| Nachbearbeitung | Polieren, Lackieren, Bedrucken, Gravieren, Kleben und Montage |
Für kritische Maße benötigen wir die Zeichnung mit den relevanten Toleranzangaben, damit wir die Herstellbarkeit beurteilen können.
Fertigungsweg passend zum Projekt
Vom Funktionsmuster zur wiederkehrenden Serie
Das passende Verfahren hängt unter anderem von Stückzahl, Geometrie, Material und Projektphase ab. Vergleichen Sie die möglichen Wege:
Für wiederkehrende Kunststoffteile
Spritzgießen kann für wiederkehrende Stückzahlen geeignet sein. Verarbeitet werden unter anderem ABS, PP, PC, PA und POM. Für Bauteile mit Einlegern oder Kombinationen aus hartem und weichem Kunststoff kommen je nach Auslegung Insert Molding, Overmolding und 2K-Spritzgießen infrage.
Ein Werkzeug ist erforderlich; Material und Auslegung richten sich nach Bauteil und geplantem Volumen. Für erste Muster oder kleine Mengen prüfen wir auch Alternativen ohne klassisches Serienwerkzeug.
Muster und Kleinserien ohne klassisches Serienwerkzeug
CNC-Bearbeitung eignet sich, wenn Maße direkt aus einem CAD-Modell gefertigt oder Konstruktionen noch angepasst werden. Für Muster stehen außerdem FDM, SLA, SLS und MJF zur Verfügung; die Auswahl hängt von Detailgrad, Materialanforderung und Oberfläche ab.
Vakuumgießen kann mit vorhandenem Mastermodell eine Option für Muster und Kleinserien sein, sofern PU-Materialien zum Projekt passen. Oberfläche, Maßhaltigkeit und Materialeigenschaften unterscheiden sich je nach Verfahren.
Material, Medium und Oberflächenanforderung abstimmen
Je nach Bauteil können ABS, PP, PE, PC, POM oder PA infrage kommen. Die Auswahl richtet sich nach Mechanik, Geometrie und Einsatzbedingungen. Nennen Sie deshalb das Kontaktmedium, relevante Temperaturen und Belastungen; eine pauschale Medienbeständigkeit lässt sich ohne diese Angaben nicht festlegen.
Farb- und Oberflächenvorgaben können ebenfalls berücksichtigt werden. Als Nachbearbeitung sind unter anderem Polieren, Lackieren, Bedrucken, Gravieren, Kleben und Montage möglich.
Anfrage vorbereiten
Welche Angaben wir für ein Angebot benötigen
Je vollständiger die Unterlagen, desto gezielter können wir Fertigungsoptionen und Anforderungen prüfen. Senden Sie uns nach Möglichkeit:
- 01CAD-Dateien, zum Beispiel STEP, STP, IGES, X_T oder STL
- 02Technische Zeichnungen als PDF, DWG oder DXF
- 03Gewünschtes Material oder Anforderungen an das Material
- 04Stückzahlen für Muster, Kleinserie und mögliche Wiederholaufträge
- 05Kritische Maße, Toleranzen, Farbe, Oberfläche und Montagevorgaben
- 06Einsatz, Kontaktmedien sowie relevante Durchfluss- oder Sprühbildanforderungen
Prüfung Ihrer Unterlagen
Wir prüfen Zeichnungen und Anforderungen im Hinblick auf verfügbare Fertigungsverfahren und die spezifizierten Merkmale. Für gleichbleibende Lochdurchmesser, Durchfluss oder weitere Chargenanforderungen sollten Prüfmerkmale und Akzeptanzgrenzen vorab definiert werden. Bei offenen Punkten klären wir gemeinsam, welche Angaben für die Fertigung oder den Verfahrensvergleich noch erforderlich sind.
Für Produktentwicklung, Einkauf und Lohnfertigung
Unterstützung vom einzelnen Muster bis zu Kleinserie, Bridge Production und laufenden Aufträgen – bei Bedarf mit mehreren Teilen oder Artikelnummern sowie Nachbearbeitung und Montage.
Häufige Fragen
Wichtige Punkte zur Fertigung
Können Lochbild, Kanäle und Anschlüsse nach Zeichnung gefertigt werden?
Ja, die Geometrie kann anhand Ihrer CAD-Daten oder Zeichnung geprüft und gefertigt werden. Teilen Sie kritische Maße, Toleranzen und Montageanforderungen ausdrücklich mit.
Wie wird die Beständigkeit gegenüber einem Medium beurteilt?
Dazu benötigen wir Angaben zum Medium, zur Temperatur und zu den Belastungsbedingungen. Ohne diese Informationen lässt sich keine pauschale Aussage zur chemischen Beständigkeit treffen.
Muss für jedes Projekt ein Spritzgießwerkzeug beauftragt werden?
Ein Werkzeug ist beim Spritzgießen erforderlich. Für frühe Entwicklungsstände und begrenzte Mengen können je nach Bauteil CNC-Bearbeitung, 3D-Druck oder Vakuumgießen geprüft werden.
Welche Angaben sind für gleichbleibende Durchflusswerte wichtig?
Beschreiben Sie die Anforderungen an Durchfluss, Dosierung oder Sprühbild, die Prüfbedingungen und zulässige Abweichungen. Die Funktion hängt von der konkreten Bauteilauslegung und der vereinbarten Prüfung ab.
Individuelle Fertigungsanfrage
Zeichnungen senden und Angebot anfragen
Senden Sie uns CAD-Dateien, Zeichnungen und Stückzahlen für Ihr Projekt. Nennen Sie nach Möglichkeit auch Material, kritische Toleranzen, Oberflächenanforderungen und Einsatzmedium. Wir prüfen, welche Fertigungsoption für Ihre Kunststoff-Sprühkopf-Komponenten infrage kommt.
Fertigungsstandort: Shenzhen, China
